計測システム
F1用の風洞計測でもメジャーな存在である英国COSWORTH社のDIABLO。ETHER-CAT接続により、各種センサー・コントローラーの自由度の高い拡張機能と、効率のより計測シーケンスが特徴です。 低イナーシャのためにカーボン製ブレードを備えた主送風機による風速制御の時短効果もあり、IBMMSを使った車両計測の場合、計測設定にもよりますが、例えば1回20分の計測で車高30セット以上のエアロマップ取得が可能です。

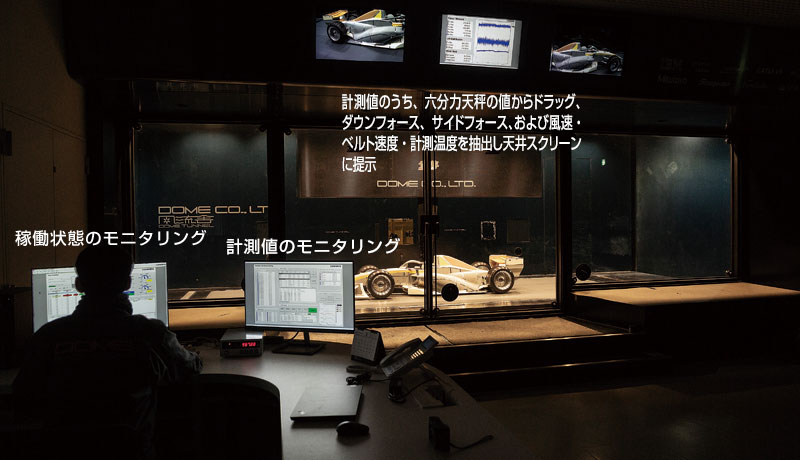

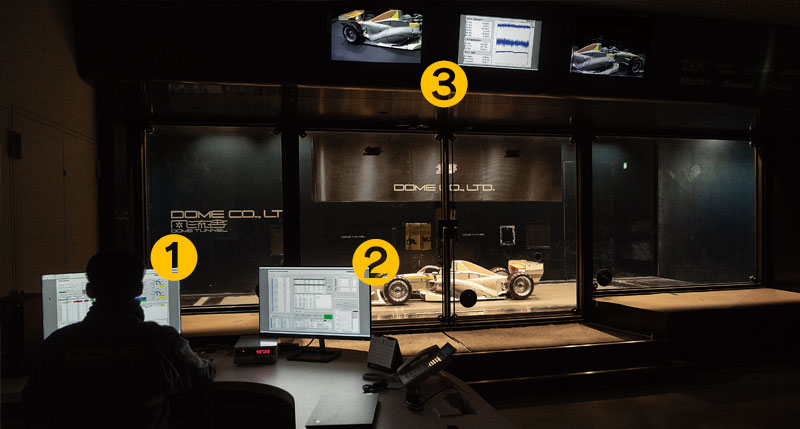

1.システムの稼働状態モニタリング
2.各計測値のモニタリング
3.計測値のうち、六分力天秤の値からドラッグ、ダウンフォース、サイドフォース、および風速・ベルト速度・計測温度を抽出し、天井スクリーンに表示
DIABLO
https://www.cosworth.com/motorsport/products/diablo/
